PREO CREO实体零件转为钣金件转换特征中的边扯裂设置

当我们对块状实体零件通过驱动曲面方式或者抽壳方式转换为钣金件后,但由于转换而成的钣金件其各壁连接与实际钣金件可能不一样,因此我们需要对其进行调整以便展开和制造,使该钣金件可延展和可制造的钣金件,下面说下功能区-模型选项卡中工程组的转换工具中的边扯裂以及常见注意点:

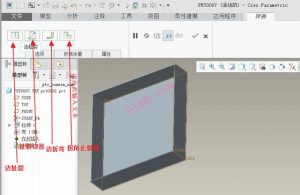

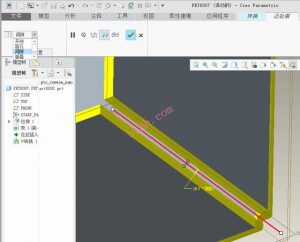

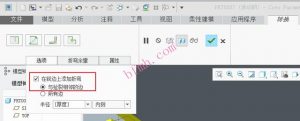

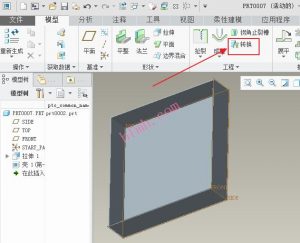

1.我们打开模型后先进入功能区-找到模型选项卡中工程组的转换工具,并点击转换按键2.点击转换按键后出现下面页面中的4种转换特征,分别是边扯裂-扯裂连接边折弯拐角止裂槽,下面我们说的是边扯裂。所以需点击-边扯裂-再选择要扯裂的边或者链。3.点击-边扯裂-再选择要扯裂的边或者链后,显示出4种边处理类型分别为开放-盲孔-间隙-重叠,可按实际需要选择,这里我选择的是间隙,注意观察默认间隙为0.5以及它们叁照基准点。其他类型可自行测试下哦。(需要注意在创建边扯裂时,在相连边的位置处自动会形成默认半径值的过渡圆角,是因为在转换选项面板中默认勾选了‘在锐边上添加折弯’复选框,默认选择了这个‘与扯裂相邻的边’按键,如最后图片所示)
查看钣金件转换特征边扯裂采用不同边处理类型的边扯裂效果有开放,盲孔,间隙,重叠。
