PREO CREO实体零件转为钣金件转换特征中的拐角止裂槽

当我们对块状实体零件通过驱动曲面方式或者抽壳方式转换为钣金件后,但由于转换而成的钣金件其各壁连接与实际钣金件可能不一样,因此我们需要对其进行调整以便展开和制造,使该钣金件可延展和可制造的钣金件,下面说下功能区-模型选项卡中工程组的转换工具中的边扯裂以及常见注意点:

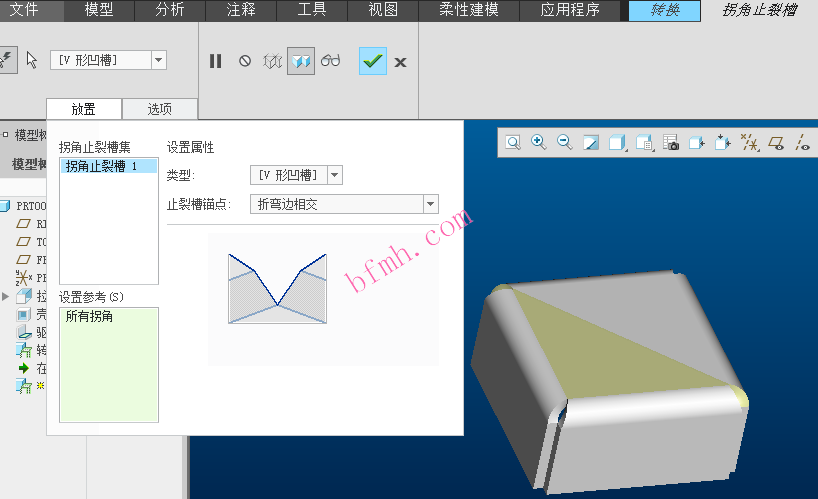

1.我们打开模型后先进入功能区-找到模型选项卡中工程组的转换工具,并点击转换按键2.点击转换按键后出现下面页面中的4种转换特征,分别是边扯裂扯裂连接边折弯-拐角止裂槽,下面我们说的是扯裂连接。所以需点击-扯裂连接-再选择要扯裂。3.点击-拐角止裂槽 注意默认选中自动模式选择止裂槽的所有拐角,默认的拐角类型为V型凹槽且止裂槽瞄点是折弯边相交。点击勾选完成按键,完成拐角止裂槽的创建。如需手动选择可点击不带闪电标识的鼠标图标。
#原创#
