PREO CREO实体零件转为钣金件转换特征中的扯裂连接

当我们对块状实体零件通过驱动曲面方式或者抽壳方式转换为钣金件后,但由于转换而成的钣金件其各壁连接与实际钣金件可能不一样,因此我们需要对其进行调整以便展开和制造,使该钣金件可延展和可制造的钣金件,下面说下功能区-模型选项卡中工程组的转换工具中的边扯裂以及常见注意点:

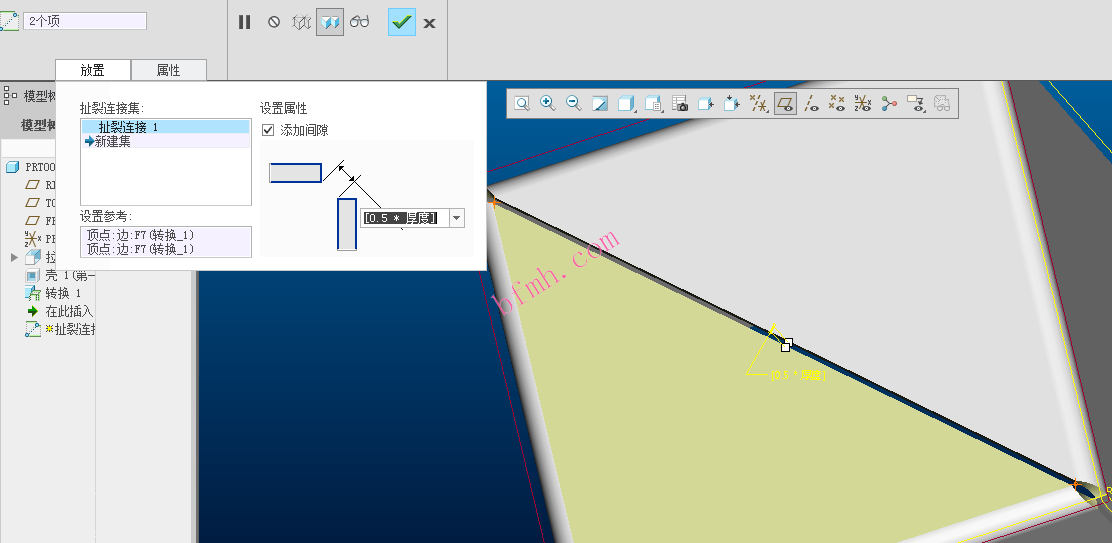

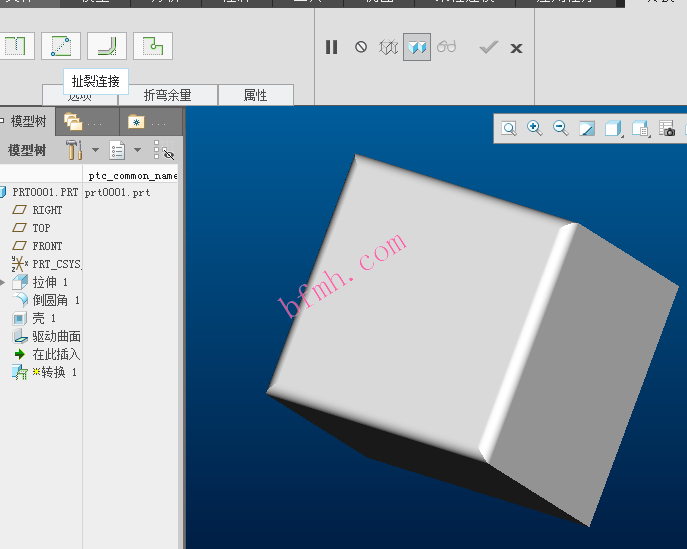

1.我们打开模型后先进入功能区-找到模型选项卡中工程组的转换工具,并点击转换按键2.点击转换按键后出现下面页面中的4种转换特征,分别是边扯裂-扯裂连接-边折弯拐角止裂槽,下面我们说的是扯裂连接。所以需点击-扯裂连接-再选择要扯裂。3.点击-扯裂连接-扯裂连接是指在两个基准点,两个顶点或一个基准点和一个顶点之间直线裂裂钣金件,可以使用转换中的选项卡,扯裂连接按键,按直线撕裂钣金件的平面截面并连接现有边缝。注意:边扯裂连接端点必须为一个基准点或者顶点,顶点还必须位于边缝的末端或在零件边界上,还有扯裂连接不能与现有边共线,选中一个顶点后加CTRL键同时选择另一个顶点哦。如图创建扯裂连接时可以根据设计要求设置添加间隙。#原创#
