creo/proe 快速测量模型零件重量质量属性值

工作中会遇到这样的问题当零件模型画好后,有时需要测量下零件重量,下面分享一下我的测量方法,仅供参考。
1.先打开CREO中需要测量的实体零件,再点击左上角的文件-准备-模型属性

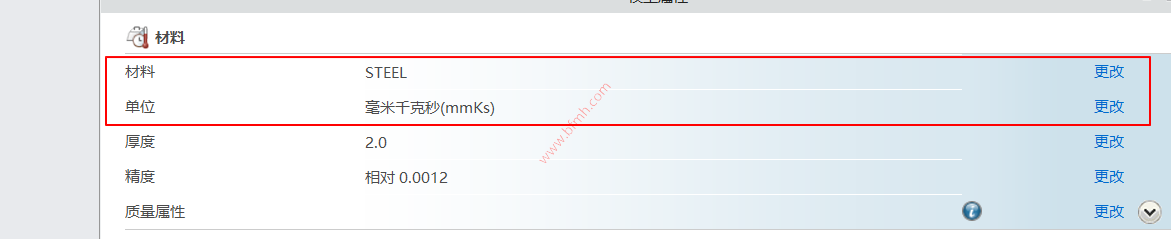

2.点击模型属性界面然后选择材料,按自己实际的材料选取,我这里选的时STEEL刚,然后选择毫米千克秒mmKs。只有选这个单位后面就不用复杂的换算.当然也可按实际需求设置。反正测量重量,下面的材料及单位密度等都需按实际设置好,测量值才会相对接近。

3.点击分析-质量属性-使用默认设置或者选坐标系-预览,就可以看得到重量信息了。1.99…. E-02KG      -E02为科学计数法。-e02代表小数点往后移动两位。这里的大致结果就是0.0199kg

4.需要注意的是零件的材质及密度,单位必须设置正确否则测量值相差太大。
