preo/creo出图比例永久设置为1:1解决方法

平时画好的PREO/CREO模型需要转工程图后再导出到CAD时发现尺寸发生改变,那怎么设置可以导出比例1:1呢?下面分享下我的设置。

1.如图1画好的模型尺寸长宽为100*100的。(方法一)2.如图2当工程图再转CAD导出时,尺寸自动变成3.9370*3.9370。到时还需手动更改尺寸这样影响绘图效率。

图1

图2

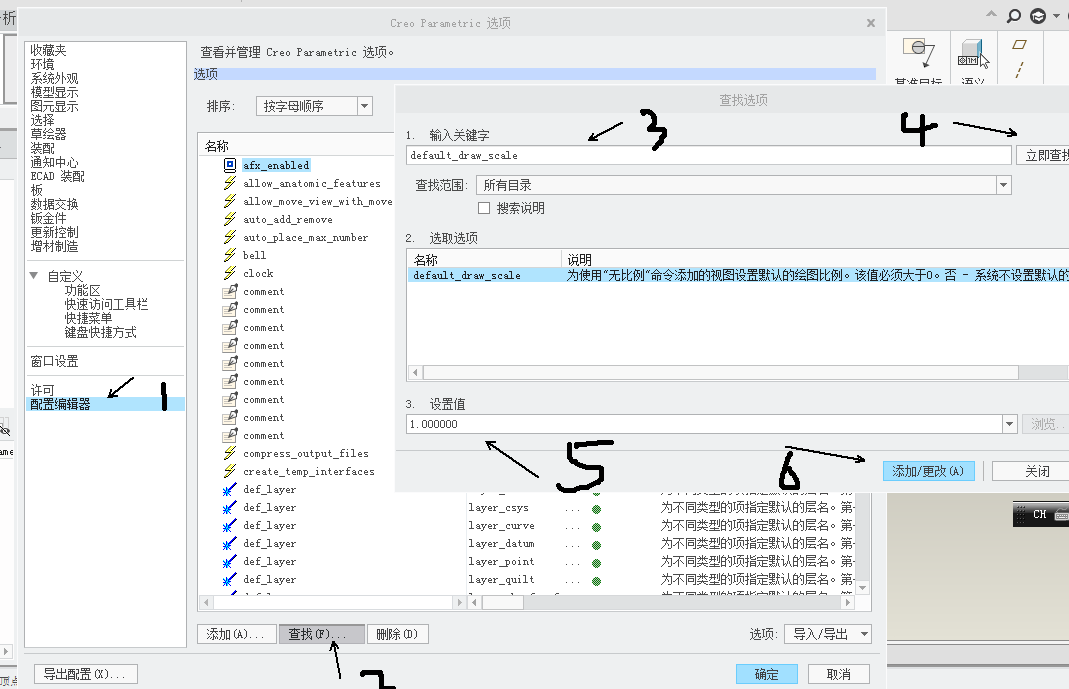

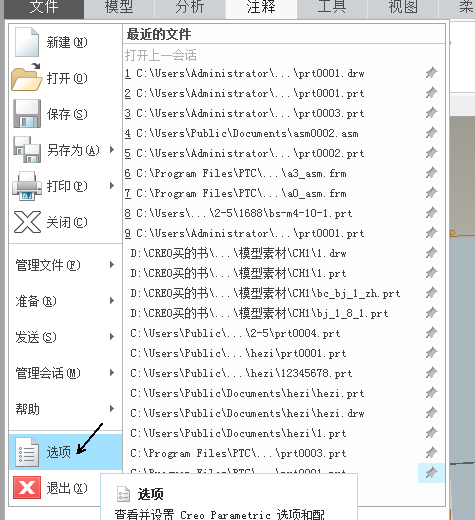

4.如图3图4进入配置文件查找这两个将dxf_out_comments 和dxf_out_drawing_scale的值都设置为yes保存。

图3

图4

3.如图5下面我们搜索PREO/CREO软件安装目录的text文件夹的prodetail.dtl文件,如图6用记事本打开编辑,编辑前建议先备份这个文件当失败时还可以随时还原文件哦,如图7将INCH替换成MM保存即可。

图5

图6

图7

图8
如图7将INCH替换成MM保存即可。4.重打开PREO/CREO软件的模型,再次转工程图导出CAD,如图8图9比例正常了。

图9



图10如按前面步骤设置完成导出还是为英尺比例的话,如图10点击准备→绘图属性→如图11→查找→详细信息选项→杂项→drawing_units的值设置为MM保存即可。然后再导出CAD测试,比例正常。

图10

图11

如果按上面设置还是不可以,那再看下下面这个设置试试。(方法二)

此处内容需要 登录 并发表评论才可查看
